在環境監測或超純氣體分析中,對污染物或其他組分的含量控制越來越嚴格,傳統的通過實驗室內瓶裝標準氣體使用受到了很大的限制。利用氣體稀釋裝置可以將高濃度標氣按照設定的稀釋比例,稀釋成各種低濃度標氣。那么氣體稀釋裝置原理是什么?下面以APK6100標準氣體稀釋儀為例,為大家簡單地介紹一下氣體稀釋裝置原理及應用。

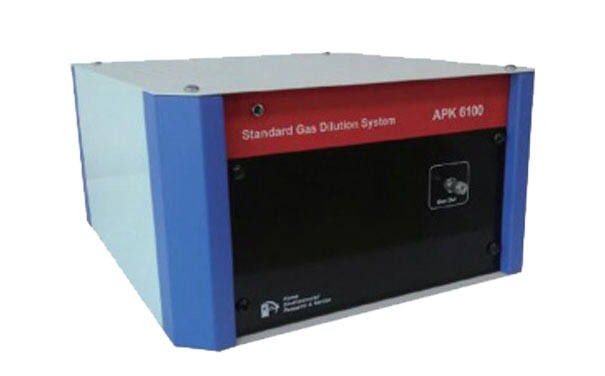

【APK 6100 標準氣體稀釋儀】
APK6100標準氣體稀釋儀是一款氣體稀釋裝置,通過專業軟件控制的三路MFC流量,使設備具有很高的準確性、重復性及線性,可自行調節氣體濃度稀釋配比,滿足您對實驗室不同量程標氣的需求。
MFC控制一定流量PPM級的鋼瓶標準氣和稀釋氣于混氣室混合均勻后,輸出為用戶所需的PPB級標準氣。

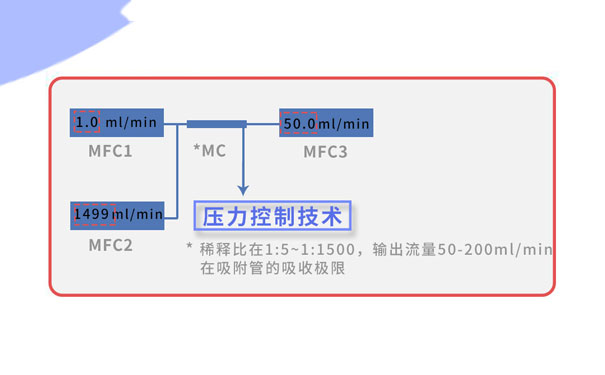

三路MFC工作原理
內置三路高精度質量流量控制器MFC,分別用于控制輸入標準氣、稀釋氣及輸出標準氣。
標準氣和稀釋氣經過減壓閥減壓進入質量流量控制器,三路質量流量控制器根據控制模塊設定的濃度值控制氣體的流量,氣體流量的不同決定混合后產生的混合氣體的濃度也不同,從而達到配制目標氣體濃度的目的。稀釋標準氣的輸出流量可控制在50至200ml/min。
稀釋比例
1:5~1:1500,可以任選不同稀釋比例
目標化合物的定性與定量
配置不同濃度的,用于校準的標準樣品
提供用于不間斷分析的標準樣品
以上是對“標準氣體稀釋裝置原理及應用”的簡要介紹。APK6100標準氣體稀釋裝置,采用壓力控制技術,可任選1:5~1:1500不同稀釋比例,并自動計算氣體流量。
